StorCLI命令
下载
点击页面上 storcli
安装
安装包解压后
rpm安装包在如下目录：
storcli_rel/Unified_storcli_all_os/Linux
rpm -ivh 安装后
命令在/opt/MegaRAID/storcli目录下
# pwd
/opt/MegaRAID/storcli
# ll
total 7724
-rw-r--r-- 1 root root 0 Oct 8 18:34 install.log
-rwxr--r-- 1 root root 7890144 Nov 2 2022 storcli64
-rw-r--r-- 1 root root 853 Oct 8 18:36 storcli.log
帮助
[root@VM-0-16-centos storcli]# ./storcli64
StorCli SAS定制实用程序版本007.2310.0000.0000 2022年11月2日
（c） 版权所有2022，Broadcom股份有限公司保留所有权利。
help - 列出了所有命令及其用法。 例如： storcli help
<命令> help - 提供有关特定命令的详细信息. 例如： storcli add help
命令列表：
命令 描述
-------------------------------------------------------------------
add 向控制器添加/创建一个新元素，如VD、Spare。。等
delete 删除VD、Spare等元素
show 显示有关元信息
set 为属性设置特定值
get 为属性获取特定值
compare 将特定值与属性进行比较
start 启动后台操作
stop 停止后台操作
pause 暂停后台操作
resume 恢复后台操作
download 将文件下载到给定设备
expand 扩展给定驱动器的大小
insert 插入丢失的新驱动器
transform 降低控制器的级别
reset 重置控制器phy
split 拆分逻辑驱动器镜像
/cx 控制器特定命令
/ex 机柜特定命令
/sx 插槽/PD特定命令
/vx 虚拟驱动器特定命令
/dx 磁盘组特定命令
/fall 外部配置特定命令
/px Phy特定命令
/lnx Lane特定命令
/[bbu|cv] 备用电池单元，Cachevault命令
Other aliases : cachecade, freespace, sysinfo
使用命令组合可以进一步筛选帮助的输出。
例如. 'storcli cx show help' 显示cx上的所有显示操作。
使用verbose进行详细描述 例如. 'storcli add verbose help'
使用“page[=x]”作为所有命令中设置分页符的最后一个选项。
X=每页行数。 例如. 'storcli help page=10'
使用J作为最后一个选项，以JSON格式打印命令输出
命令选项的输入顺序必须与相应命令帮助中显示的顺序相同。
使用“nolog”选项禁用调试日志记录. 例如. 'storcli show nolog'
显示raid信息
例如：
#storcli64 /c0 show
Controller = 0 #几号控制器
Status = Success #状态成功
Description = None #描述无
Product Name = AVAGO MegaRAID SAS 9361-8i #产品型号
Serial Number = SK01467706 #sn号
SAS Address = 500605b01018f980 #SAS地址
Mfg. Date = 04/02/20 #制造日期
System Time = 10/13/2023 11:24:04 #系统时间
Controller Time = 10/13/2023 11:21:19 #控制器时间
FW Package Build = 24.21.0-0132 #FW包构建号
BIOS Version = 6.36.00.3_4.19.08.00_0x06180203 #bios版本
FW Version = 4.680.00-8527 #FW版本
Driver Name = megaraid_sas # 驱动名字
Driver Version = 07.710.06.00 # 驱动版本
Controller Bus Type = N/A # 控制器总线类型
PCI Slot = N/A # 插槽
PCI Bus Number = 24 # PCI总线号
PCI Device Number = 0 # PCI设备编号
PCI Function Number = 0 # PCI功能编号
Drive Groups = 2 # 驱动器组
TOPOLOGY : # 拓扑结构
========
--------------------------------------------------------------------------
DG Arr Row EID:Slot DID Type State BT Size PDC PI SED DS3 FSpace
--------------------------------------------------------------------------
0 - - - - RAID5 Optl N 1.635 TB dsbl N N dflt N
0 0 - - - RAID5 Optl N 1.635 TB dsbl N N dflt N
0 0 0 8:0 20 DRIVE Onln N 558.406 GB dsbl N N dflt -
0 0 1 8:1 11 DRIVE Onln N 558.406 GB dsbl N N dflt -
0 0 2 8:2 15 DRIVE Onln N 558.406 GB dsbl N N dflt -
0 0 3 8:3 19 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 - - - - RAID5 Optl N 3.816 TB dsbl N N dflt N
1 0 - - - RAID5 Optl N 3.816 TB dsbl N N dflt N
1 0 0 8:4 12 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 0 1 8:5 17 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 0 2 8:6 16 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 0 3 8:7 9 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 0 4 8:8 10 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 0 5 8:9 14 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 0 6 8:10 13 DRIVE Onln N 558.406 GB dsbl N N dflt -
1 0 7 8:11 18 DRIVE Onln N 558.406 GB dsbl N N dflt -
--------------------------------------------------------------------------
DG=Disk Group Index|Arr=Array Index|Row=Row Index|EID=Enclosure Device ID
DID=Device ID|Type=Drive Type|Onln=Online|Rbld=Rebuild|Dgrd=Degraded
Pdgd=Partially degraded|Offln=Offline|BT=Background Task Active
PDC=PD Cache|PI=Protection Info|SED=Self Encrypting Drive|Frgn=Foreign
DS3=Dimmer Switch 3|dflt=Default|Msng=Missing|FSpace=Free Space Present
###################################翻译#####################################
--------------------------------------------------------------------------
磁盘组索引 阵列索引 行索引 设备柜设备ID:插槽 设备ID 驱动器类型 状态 后台任务活动 大小 保护数据缓存 保护信息 自加密硬盘 调光开关 空闲空间存在
--------------------------------------------------------------------------
0 - - - - RAID5 最佳 N 1.635 TB 禁用 N N 默认 N
0 0 - - - RAID5 最佳 N 1.635 TB 禁用 N N 默认 N
0 0 0 8:0 20 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
0 0 1 8:1 11 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
0 0 2 8:2 15 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
0 0 3 8:3 19 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 - - - - RAID5 最佳 N 3.816 TB 禁用 N N 默认 N
1 0 - - - RAID5 最佳 N 3.816 TB 禁用 N N 默认 N
1 0 0 8:4 12 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 0 1 8:5 17 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 0 2 8:6 16 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 0 3 8:7 9 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 0 4 8:8 10 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 0 5 8:9 14 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 0 6 8:10 13 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
1 0 7 8:11 18 驱动器 在线 N 558.406 GB 禁用 N N 默认 -
--------------------------------------------------------------------------
DG = 磁盘组索引
Arr = 阵列索引
Row = 行索引
EID = 设备柜设备ID
DID = 设备ID
Type = 驱动器类型
Onln = 在线
Rbld = 重建
Dgrd = 降级
Pdgd = 部分降级
Offln = 离线
BT = 后台任务活动
PDC = 保护数据缓存
PI = 保护信息
SED = 自加密硬盘
Frgn = 外部
DS3 = 调光开关 3
dflt = 默认
Msng = 缺失
FSpace = 空闲空间存在
###################################翻译#####################################
Virtual Drives = 2
VD LIST : # VD列表
=======
------------------------------------------------------------
DG/VD TYPE State Access Consist Cache sCC Size Name
------------------------------------------------------------
0/0 RAID5 Optl RW Yes RWBD - 1.635 TB RaidGP1
1/1 RAID5 Optl RW Yes RWBD - 3.816 TB RaidGP2
------------------------------------------------------------
Cac=CacheCade|Rec=Recovery|OfLn=OffLine|Pdgd=Partially Degraded|dgrd=Degraded
Optl=Optimal|RO=Read Only|RW=Read Write|B=Blocked|Consist=Consistent|
Ra=Read Ahead Adaptive|R=Read Ahead Always|NR=No Read Ahead|WB=WriteBack|
AWB=Always WriteBack|WT=WriteThrough|C=Cached IO|D=Direct IO|sCC=Scheduled
Check Consistency
###################################翻译#####################################
------------------------------------------------------------
磁盘组/虚拟磁盘类型 状态 访问 一致性 缓存 计划检查一致性 大小 名称
------------------------------------------------------------
0/0 RAID5 最佳 读写 是 读写缓存 - 1.635 TB RaidGP1
1/1 RAID5 最佳 读写 是 读写缓存 - 3.816 TB RaidGP2
------------------------------------------------------------
Cac = 缓存
Rec = 恢复
OfLn = 离线
Pdgd = 部分降级
dgrd = 降级
Optl = 最佳
RO = 只读
RW = 读写
B = 阻止
Consist = 一致
Ra = 自适应预读
R = 总是预读
NR = 不预读
WB = 写回
AWB = 总是写回
WT = 直写
C = 缓存IO
D = 直接IO
sCC = 计划检查一致性
###################################翻译#####################################
Physical Drives = 12
PD LIST :
=======
-------------------------------------------------------------------------
EID:Slt DID State DG Size Intf Med SED PI SeSz Model Sp
-------------------------------------------------------------------------
8:0 20 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:1 11 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:2 15 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:3 19 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:4 12 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:5 17 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:6 16 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:7 9 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:8 10 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:9 14 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:10 13 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:11 18 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
-------------------------------------------------------------------------
EID-Enclosure Device ID|Slt-Slot No.|DID-Device ID|DG-DriveGroup
DHS-Dedicated Hot Spare|UGood-Unconfigured Good|GHS-Global Hotspare
UBad-Unconfigured Bad|Onln-Online|Offln-Offline|Intf-Interface
Med-Media Type|SED-Self Encryptive Drive|PI-Protection Info
SeSz-Sector Size|Sp-Spun|U-Up|D-Down|T-Transition|F-Foreign
###################################翻译#####################################
-------------------------------------------------------------------------
EID: 设备柜标识号 | Slt: 插槽编号 | DID: 设备标识号 | State: 状态 | DG: 驱动组
Size: 大小 | Intf: 接口 | Med: 媒体类型 | SED: 自加密驱动 | PI: 保护信息 | SeSz: 扇区大小 Model: 型号 | Sp: 磁盘驱动器旋转状态
-------------------------------------------------------------------------
8:0 20 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:1 11 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:2 15 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:3 19 Onln 0 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:4 12 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:5 17 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:6 16 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:7 9 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:8 10 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:9 14 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:10 13 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
8:11 18 Onln 1 558.406 GB SAS HDD N N 512B ST600MM0009 U
-------------------------------------------------------------------------
- EID: 设备柜标识号
- Slt: 插槽编号
- DID: 设备标识号
- DG: 驱动组
- DHS: 专用热备
- UGood: 未配置好
- GHS: 全局热备
- UBad: 未配置不佳
- Onln: 在线
- Offln: 离线
- Intf: 接口
- Med: 媒体类型
- SED: 自加密驱动
- PI: 保护信息
- SeSz: 扇区大小
- Sp: 旋转中
- U: 启动
- D: 停用
- T: 状态转换
- F: 外部的
###################################翻译#####################################
BBU_Info :
========
-----------------------------------------------------------------------
Model State RetentionTime Temp Mode MfgDate Next Learn
-----------------------------------------------------------------------
CVPM02 Optimal 0 hour(s) 26C 0 2019/11/02 2023/10/17 09:23:25
-----------------------------------------------------------------------
###################################翻译#####################################
BBU信息：
========
-----------------------------------------------------------------------
型号 状态 保持时间 温度 模式 制造日期 下次学习
-----------------------------------------------------------------------
CVPM02 正常 0 小时 26摄氏度 0 2019/11/02 2023/10/17 09:23:25
-----------------------------------------------------------------------
"保持时间"（RetentionTime）通常是指电池备份单元（BBU）能够在断电或故障情况下保持其充电状态，以继续提供电源支持的时间。它表示在断电情况下，BBU可以保持充电状态并继续供电的时间长度。在提供电源支持的情况下，数据可以被保存或完成写入磁盘，以避免数据丢失或损坏。
"保持时间"的值是 "0 小时"，这表示电池备份单元目前没有保持时间，即它可能无法在断电情况下提供电源支持。通常情况下，BBU应该具有非零的保持时间以提供数据保护。
"模式"（Mode）是描述电池备份单元（BBU）的工作模式的信息。不同的工作模式可能会影响电池的行为和性能。
"模式"的值是 "0"，通常情况下，不同的数字代表不同的工作模式。具体的模式含义可能因制造商和设备而异，通常模式 0 表示正常运行或优化模式。不同的模式可以对电池充电、放电和备份操作产生影响，因此了解电池备份单元的模式对于维护和监控电源支持非常重要。

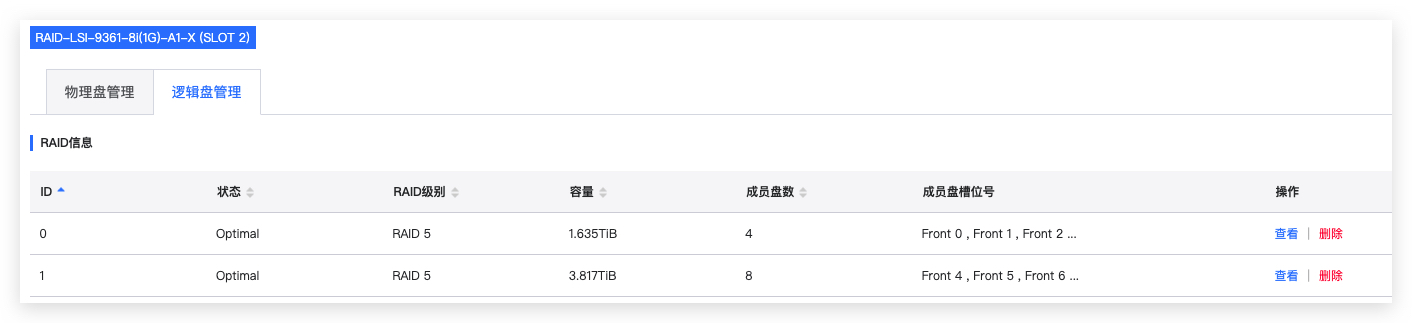

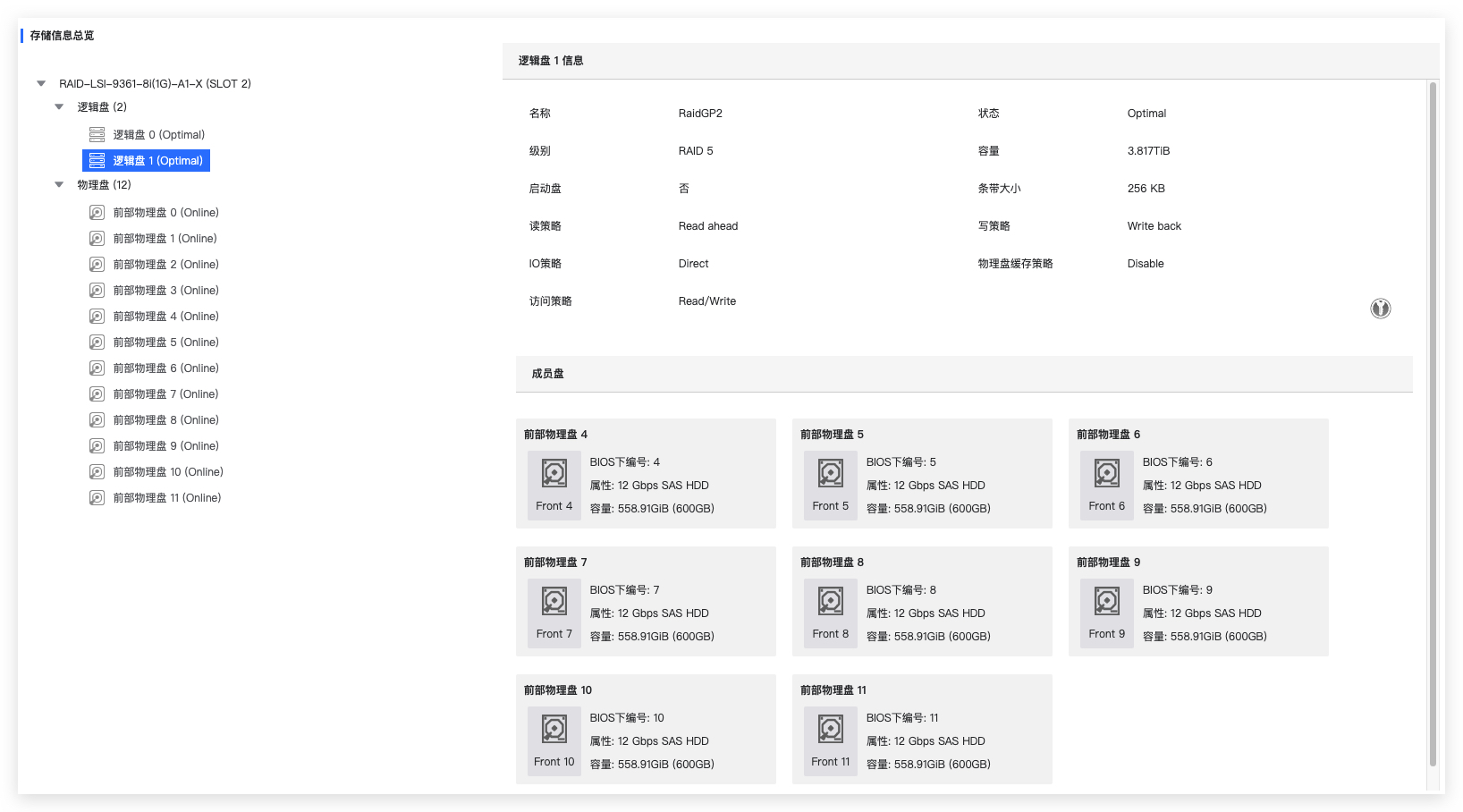

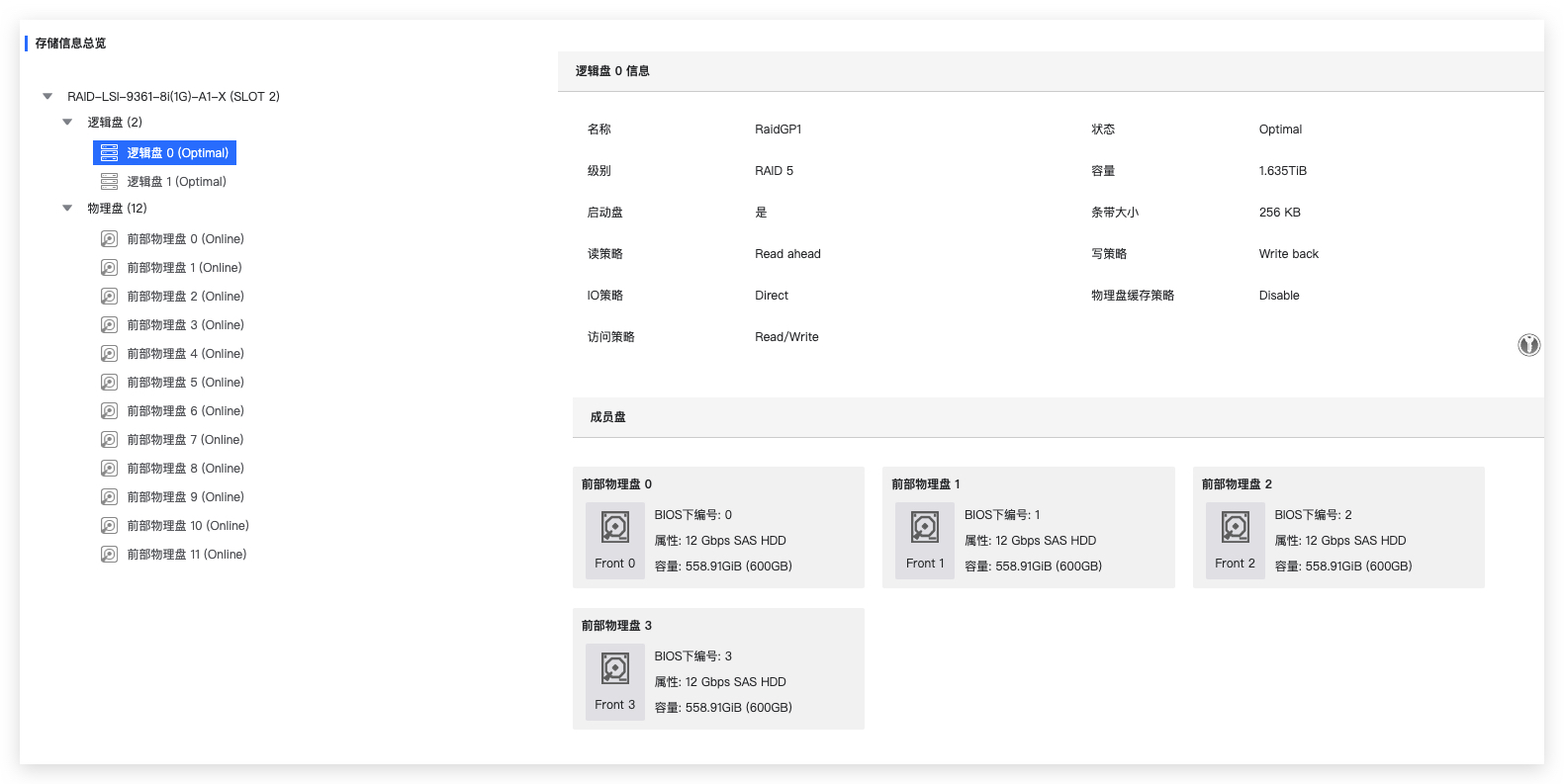

###################################翻译#####################################上文中提到的例子，在带外系统也可以查询到：
要使用storcli64命令来查看所有磁盘的状态，你可以使用以下命令：
storcli64 /c0 /eall /sall show这里的参数解释如下：
storcli64：这是命令行工具的名称。/c0：表示控制器编号，0是第一个控制器。如果你有多个控制器，可能需要改变这个数字。/eall：表示所有的机箱（enclosure），如果你有多个机箱，这会显示所有机箱的信息。/sall：表示所有的槽位（slot），即显示所有磁盘槽位的信息。show：这个参数指示storcli显示信息。
运行此命令后，你将获得一个包含所有磁盘状态的列表，其中包括每个磁盘的状态、大小、类型等信息。
